FL-BP

Артикульный код: 13640

Краткое описание:

FL-BP — прямоточный регулятор пилотного типа, оснащенный затвором с противовесом. За счет особенностей конструкции он имеет более высокую пропускную способность, чем другие регуляторы давления с аналогичными Ду. FL-BP обеспечивает высокую точность регулировки давления при любых изменениях давления на входе.

Запросить цену

Тех. консультация

Доставка

Гарантия качества

Узнать о скидках

Технические характеристики

Принцип работы регулятора давления газа серии FL-BP заключается в следующем.

В условиях равновесия пилот автоматически настраивается так, чтобы давление газа, проходящего через клапан (V1), точно компенсировало разгрузку через калиброванное отверстие (F) и клапан (V2). Регулирующее давление (Pс) всегда выше, чем выходное давление (Pv). При любых колебаниях выходного давления (Pv), воздействующих на пилот, происходят изменения в равновесии между силами на противоположных сторонах мембраны пилота (D1).

В случае повышения выходного давления (Pv) возникает сила большая, чем сила противодействия пружины (Ms). Эта сила поднимает мембрану (D1). Перемещение мембраны передается на рычаг (L) через шток (S). Таким образом происходит изменение положения клапанов (V1) и (V2). Клапан (V1) переходит в закрытое положение, перекрывая поступление газа.

В противном случае, при понижении выходного давления (Pv), происходит меньшее противодействие пружине (Ms). При этом диафрагма (D1) опускается и, как следствие, закрывается выпускной клапан (V2) и одновременно открывается питательный клапан (V1). Таким образом происходит повышение регулирующего давления (Рс). Затем открывается клапан (О), восстанавливая настроечные параметры.

При резком закрытии регулятора диафрагма (D) дополнительно передвигается в верхнее положение, приводя в движение рычаг (L) и клапан (V2). Это заставляет выпускной клапан открыться, что увеличивает передачу давления (Pс) на выход или в атмосферу, уменьшая время срабатывания клапана (О).

Наладка регулятора производится при помощи настроечного винта (G), который изменяет степень сжатия пружины (Ms). Процесс настройки производится во время работы регулятора с помощью датчиков давления необходимого диапазона или водяного столба. Отсечной клапан должен находиться в открытом положении.

Исполнение	Стандарт	Модификации РN 16/25 или ANSI 150
		С шумоглушителем
		SR	SRS
Регулятор	FL-BP	FL-BP-SR	FL-BP-SRS
Регулятор+Монитор	MFL-BP	MFL-BP-SR	MFL-BP-SRS
Регулятор+ПЗК	BFL-BP	BFL-BP-SR	BFL-BP-SRS

Примечание. Исполнение с шумоглушителем SRS оборудовано расширителем на выходе регулятора. Возможно исполнение с расширителем на выходе регулятора без глушителя.

Технические характеристики

Стандарт фланцев РN 16/25 или ANSI 150**.

Допустимое давление — до 2,5 МПа.

Диапазон входного давления — 0,02 до 2,5 МПа.

Диапазон настройки — 0,01 до 0,8 МПа.

Минимальный перепад вх/вых давления — 0,01 МПа.

Примечание**. Регуляторы Д_у 200 выпускаются только с фланцами ANSI 300 или ANSI 600.

Материалы:

— фланцы и корпус — углеродистая сталь;

— мембрана — армированная резина;

— уплотнения клапана — нитриловая резина.

Функциональные характеристики

Класс точности — до ±1%.

Максимальное превышение выходного давления при нулевом расходе — до +5%.

Диапазон расходов, в котором возможно превышение выходного давления до максимального — до 5%.

ПЗК:

— класс точности — до ±1%;

— время срабатывания ≤1 сек.

Фланцевые соединения:

— Равнопроходные Д_у 25-40-50-65-80-100-150*-200*

— Неравнопроходные Д_у 25×100-40×150-50×150-65×200-80×250-100×250-150×300

Примечание. *Данный типоразмер не производится для версий MFL и BFL

Температура:

— стандартная версия: газа — от −10 до +60° С; окружающая среда — от −20 до +80° С;

— низкотемпературная версия: газа — от −30 до +60° С; окружающая среда — от −40 до + 80° С.

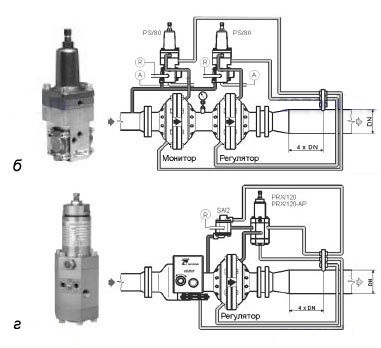

Рис. 1. Примеры установки:
а — с пилотами PS/79–1; PS/79-2; б — с пилотом PS80; в — С пилотом PS/79; г — c пилотом PRХ

Расчет пропускной способности при t=15 °С и атмосферном давлении

Q = пропускная способность для природного газа;

P1 = абсолютное входное давление (кгс/см²);

P2 = абсолютное выходное давление (кгс/см²);

Cg = коэффициент пропускной способности;

C1 = коэффициент формы корпуса;

d = относительная плотность газа.

Коэффициент пропускной способности

		FL-BP* FL*	FL-BP-SR* FL-SR*	FL-BP-SRS* FL-SRS	MFL-BP* MFL*	MFL-BP-SR* MFL-SR*
25	Сg	550	530	470	440	430
25	С1	29	29	31	30	30
40	Сg	1400	1350	1200	1130	1100
40	С1	28	28	30	29	29
50	Сg	2300	2200	1900	1850	1800
50	С1	27	27	29	28	28
65	Сg	3500	3350	2900	2800	2700
65	С1	29	29	31	30	30
80	Сg	5200	4950	4250	4100	4000
80	С1	29	29	31	30	30
100	Сg	8300	8000	6600	6800	6600
100	С1	27	27	29	28	28
150	Сg	17500	16800	14000		—
150	С1	28	28	30		—
200	Сg	30	600	—	—	—
200	С1	30	—	—	—	—

		MFL-BP-SRS* MFL-SRS	BFL-BP* BFL*	BFL-BP-SR* BFL-SR*	BFL-BP-SRS* BFL-SRS
25	Сg	400	430	420	370
25	С1	32	30	30	32
40	Сg	1020	1130	1110	970
40	С1	31	29	29	31
50	Сg	1600	1850	1800	1530
50	С1	30	28	28	30
65	Сg	2450	2850	2750	2360
65	С1	32	30	30	32
80	Сg	3550	4150	4050	3390
80	С1	32	30	30	32
100	Сg	5800	6900	6700	5490
100	С1	30	28	28	30
150	Сg	—	—	—	—
150	С1	—	—	—	—
200	Сg	—	—	—	—
200		—	—	—	—

* значения также дествительны для вариантов с расширителем на выходе

Габаритные и присоединительные размеры

Стандарт и SR	C увеличенным выходным фланцем или SRS

Д_у	Строительная длина l РN 16 или ANSI 150			Размеры
Д_у	FL-BP	MFL-BP	BFL-BP	А	В
25	184	360	355	285	199
40	222	424	410	306	206
50	254	510	485	335	213
65	276	542	530	370	227
80	298	564	560	400	245
100	352	675	670	450	269
150	451	—	—	590	—
200	610	—	—	653	—

Д_у	Масса стандартного исполнения и SR PN 16 или ANSI 150
Д_у	FL-BP	MFL-BP	BFL-BP
25	24	48	38
40	37	77	50
50	48	97	60
65	68	140	100
80	83	168	132
100	105	239	197
150	255	—	—
200	620	—	—

Д_у	Строительная длина l РN 16 или ANSI 150			Размеры
Д_у	FL-BP	MFL-BP	BFL-BP	А	В
25×100	290	466	461	285	199
40×150	350	552	538	306	206
50×150	380	636	611	335	213
65×200	420	686	674	370	227
80×250	470	736	732	400	245
100×250	525	848	843	450	269
150×300	630	—	—	590	—

Д_у	С увеличенным выходным фланцем или SRS PN16 или ANSI 150
Д_у	FL-BP	MFL-BP	BFL-BP
25×100	30	54	44
40×150	47	87	60
50×150	58	107	70
65×200	90	162	122
80×250	128	213	177
100×250	150	284	242
150×300	380	—	—
