РДБК1МП-100
Краткое описание:
В устройстве регулятора давления газа РДБК1МП-100 работает регулирующий клапан с фланцевым корпусом вентильного типа со сменным седлом. При движении штока клапана вертикальное перемещение тарелки мембраны передается клапану регулятора. Сверху корпус защищен крышкой. В верхней и нижней крышках регулирующих клапанов установлены регулирующие дроссели.
Схема регулятора РДБК1МП-100 показана на рис. 1.
Регулятор давления РДБК1МП-100 работает следующим образом.
Газ входного давления поступает с газопровода на регулятор управления прямого действия 2. Затем через регулирующий дроссель 4 он проходит в подмембранную камеру, а сквозь дроссель 3 — в надмембранное пространство регулирующего клапана. Газопровод за регулятором сопряжен с надмембранной камерой регулирующего клапана посредством дросселя 5.
Надмембранная камера регулирующего клапана находится под постоянным воздействием выходного давления. Выходное давление газа при постоянной работе регулятора стабильно ниже давления в подмембранной камере регулирующего клапана.
Присутствие в обвязке регулятора управления прямого действия обеспечивает поддержание постоянного давления в подмембранной камере. При любых отклонениях выходного давления от настроечных величин происходит изменение положения основного клапана. Таким образом клапан перемещается в новое равновесное состояние, соответствующее новым значениям входного давления и расхода. При этом восстанавливается выходное давление газа.
Узнать цену на регулятор давления газа РДБК1МП-100 вы можете через форму обратной связи. Или позвоните в компанию «Газовик» по бесплатному номеру 8-800-333-90-77.

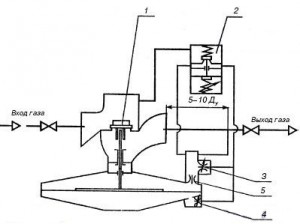

Рис. 1. Регулятор давления газа РДБК1МП-100 :
1 — регулирующий клапан; 2 — регулятор управления прямого действия; 3, 4 — регулируемый дроссель; 5 —дроссель
Технические характеристики
|
РДБК1П-100
|
РДБК1П-100-50
|
РДБК1П-100-70
|
Диаметр условного прохода входного фланца, мм |
100
|
100
|
Максимальное входное давление, МПа (кгс/см²) |
1,2(12)
|
1,2(12)
|
Диапазон настройки выходного давления, кПа (кгс/см²) |
30–600
|
30–600
|
Диаметр седла, мм |
50
|
70
|
Пропускная способность при входном давлении 0,1 МПа, м³/ч, не менее |
1418
|
2836
|
Эффективная площадь мембраны регулирующего клапана, см² |
930
|
930
|
Площадь условного прохода входного фланца, см² |
78,5
|
78,5
|
Габаритные размеры, мм: |
строительная длина
|
350
|
350
|
ширина
|
520
|
520
|
высота
|
450
|
450
|
Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа |
1,6
|
1,6
|
Масса, кг, не более |
90
|
90
|
Таблица
