Краткое описание:
Регулятор давления газа РДБК1П-50 предназначен для понижения входного давления и поддержания его стабильным на выходе при любых условиях расхода газа. Оборудование данного типа устанавливается в газорегуляторных пунктах.
РДБК1П-50
Артикульный код: 13093
Регулятор давления газа РДБК1П-50 имеет фланцевый регулирующий клапан вентильного типа со сменным седлом. В нижней части корпуса расположен мембранный привод. В центральное гнездо тарелки упирается толкатель, в свою очередь шток клапана упирается в толкатель и передает вертикальное перемещение тарелки мембраны клапану регулятора. Шток свободно движется во втулках направляющей колонки корпуса. В верхней части штока имеется клапан с резиновым уплотнителем. Корпус в верхней части защищен крышкой. Дроссели, предназначенные для регулировки клапанов, располагаются в верхней и нижней крышках.
Схема регулятора давления РДБК1П-50 отображена на рис. 1.
Работа устройства заключается в следующем. Газ входного давления поступает на регулятор управления прямого действия 2. Сквозь регулирующий дроссель 4 он попадает в подмембранную камеру и через дроссель 3 — в верхнюю камеру, расположенную над мембраной регулирующего клапана. Надмембранная камера соединена с газопроводом после регулятора при помощи дросселя 5. При этом давление в нижней камере мембраны регулирующего клапана при работе регулятора давления газа всегда выше выходного давления.
Регулятор управления прямого действия обеспечивает постоянное давление. При этом давление в подмембранной камере регулирующего клапана тоже будет стабильным. При любых отклонениях выходного давления от установленных значений происходит перемещение основного клапана в новое равновесное состояние, которое соответствует новым значениям входного давления и расхода. Это приводит к восстановлению выходного давления газа.
В случае одновременного колебания расхода газа в пределах 10–100% от максимального и давления на выходе на ±25 % регулятор давления газа РДБК1П-50 меняет выходное давление на величину не более ±10 % от установленных значений.
Чтобы узнать цену на регулятор давления РДБК1П-50, отправьте нам заполненную форму обратной связи.
Регулятор давления газа РДБК1:
1 — регулирующий клапан; 2 — регулятор управления прямого действия; 3 — регулятор управления низкого давления; 4, 5 — регулируемые дроссели; 6 — дроссель

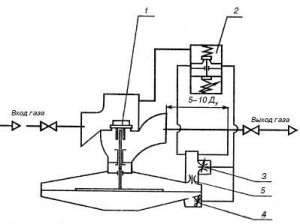

Рис. 1. Регулятор давления газа РДБК1П-50:
1 — регулирующий клапан; 2 — регулятор управления прямого действия; 3, 4 — регулируемый дроссель; 5 — дроссель
Технические характеристики
|
РДБК1П-50 |
||
|
РДБК1П-50-25 |
РДБК1П-50-35 |
|
| Диаметр условного прохода входного фланца, мм |
50 |
50 |
| Максимальное входное давление, МПа (кгс/см²) |
1,2(12) |
1,2(12) |
| Диапазон настройки выходного давления, кПа (кгс/см²) |
30–600 |
30–600 |
| Диаметр седла, мм |
25 |
35 |
| Пропускная способность при входном давлении 0,1 МПа, м³/ч, не менее |
320 |
900 |
| Эффективная площадь мембраны регулирующего клапана, см² |
500 |
500 |
| Площадь условного прохода входного фланца, см² |
19,6 |
19,6 |
| Габаритные размеры, мм: | ||
|
строительная длина |
230 |
230 |
|
ширина |
466 |
412 |
|
высота |
278 |
278 |
| Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа |
1,6 |
1,6 |
| Масса, кг, не более |
36 |
36 |
Таблица
