Краткое описание:
Регулятор давления газа РДГ-150Н(В) выполнен в комбинированном исполнении со встроенным предохранительным клапаном. Устройство рассчитано на устойчивую работу при температуре окружающей среды от +1 °С до 60 °С.
Регулятор давления газа РДГ-150Н(В) выпускается в двух исполнениях: РДГ-150В (рис.1) состоит из исполнительного устройства 2, регулятора управления 15 и механизма контроля 12, а РДГ-150Н (рис.2) состоит из исполнительного устройства 2, стабилизатора 16, регулятора управления 15 и механизма контроля 12.
Исполнительное устройство 2 выполнено в виде литого корпуса, включающего в себя седло 3, мембранный привод и клапан 4. Привод мембранного типа состоит из мембраны 6, которая жестко соединена со стержнем 5. Непосредственно на конце стрежня закреплен клапан 4. Стержень 5 двигается во втулках направляющей колонки корпуса. Назначение исполнительного устройства — путем изменения проходного сечения между клапаном 4 и седлом 3 автоматически стабилизировать заданное выходное давление при любом режиме расхода газа, в том числе и при нулевом.
Стабилизатор 16 выполняет функцию поддержания стабильного давления на входе в регулятор управления, таким образом исключая влияние изменений входного давления на работу всего регулятора. Стабилизатор 16 есть в наличии только в регуляторе исполнения РДГ-Н. Для обеспечения постоянного расхода газа необходимо отслеживать давление на манометре, которое после установления постоянного режима не должно быть меньше 0,2 МПа. Стабилизатор выполнен в виде регулятора прямого действия и состоит из корпуса, узла мембраны с пружинной нагрузкой, рабочего клапана.
Регулятор управления 15 производит управляющее давление в подмембранной полости исполнительного устройства и выполняет функцию перемещения регулирующего клапана. В комплект регулятора управления входят головка и мембранная камера. При этом головка имеет два отверстия — входное и выходное. В верхней камере расположено резьбовое отверстие, необходимое для подвода импульса выходного давления. В регуляторе управления высокого давления, в отличие от регулятора низкого давления, установлены более сильная пружина, опорная шайба и нижняя крышка с меньшей рабочей площадью.
В подмембранной полости исполнительного устройства, а также на сбросной импульсной трубке находятся регулируемые дроссели 8, необходимые для настройки на спокойную, без автоколебаний, работу регулятора давления.
Чтобы узнать стоимость регулятора давления РДГ-150Н(В), заполните форму обратной связи на сайте или позвоните в компанию «Газовик» по бесплатному номеру 8-800-333-90-77.
Рис. 1. Регулятор давления газа РДГ-Н:
1 — отсечной клапан; 2 — исполнительное устройство; 3 — седло; 4 — рабочий клапан; 5 — стержень; 6 — мембрана исполнительного устройства; 7 — дроссельная шайба; 8 — регулируемые дроссели; 9 — импульсная трубка входного газопровода; 10 — пружина отсечного клапана; 11 — шток механизма контроля; 12 — механизм контроля; 13 — фильтр; 14 — свеча; 15 — регулятор управления; 16 — стабилизатор; 17 — манометр; 18 — рычаг отсечного клапана; 19 — кронштейн; 20 — винт; 21 — малая пружина; 22 — большая пружина; 23 — скоба; 24 — кронштейн; 25 — рег. винт малой пружины; 26 — рег. винт большой пружины; 27 — кронштейн
Рис. 2. Регулятор давления газа РДГ-В:
1 — отсечной клапан; 2 — исполнительное устройство; 3 — седло; 4 — рабочий клапан; 5 — стержень; 6 — мембрана исполнительного устройства; 7 — дроссельная шайба; 8 — регулируемые дроссели; 9 — импульсная трубка входного газопровода; 10 — пружина отсечного клапана; 11 — шток механизма контроля; 12 — механизм контроля; 13 — фильтр; 14 — свеча; 15 — регулятор управления; 18 — рычаг отсечного клапана; 21 — малая пружина; 22 — большая пружина; 23 — скоба; 25 — рег. винт малой пружины; 26 — рег. винт большой пружины; 27 — кронштейн

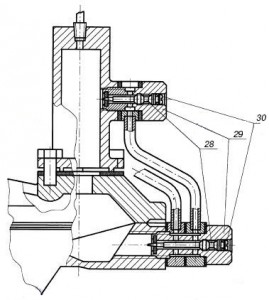

Рис. 3:
28 — дроссель; 29 — штуцер; 30 — болты
РДГ-150Н |
РДГ-150В |
|
Регулируемая среда | природный газ по ГОСТ 5542-87 | |
Диапазон входного давления, МПа | 0,05–1,2 | 0,1–1,2 |
Диапазон настройки выходного давления, кПа | 1,5–60 | 60–600 |
Максимальная пропускная способность, м³/ч, не менее | 32000 | 32000 |
Неравномерность регулирования, % | ±10 | ±10 |
Давление срабатывания механизма контроля, МПа: | ||
при понижении выходного давления | (0,15–0,5)Рвых | |
при повышении выходного давления | (1,25–1,5)Рвых | |
при Рвых=0,003 МПа | 0,0045–0,0075 | 0,0045–0,0075 |
Диаметр седла, мм | 98 | 98 |
Диаметр присоединительного патрубка входа и выхода, мм | 150 | 150 |
Соединение | фланцевое по ГОСТ 12820-80 | |
Габаритные размеры, мм | 800×800×650 | 800×800×650 |
Строительная длина, мм | 570 | 570 |
Масса, кг | 153 | 150 |
