Схема регулятора давления газа РДП-200Н(В) представлена на рис. 1.
Регулятор давления газа РДП-200Н(В) состоит из исполнительного устройства, стабилизатора, пилота и соединительных трубопроводов. Подвижная система, находящаяся в пространстве между корпусом 1 и крышкой 2 исполнительного устройства, представлена мембраной с тарелкой 3 и жестко соединенной с ней гильзой 4. Последняя способна совершать возвратно-поступательные движения в направляющих втулках корпуса и крышки, в конструкцию которых включены кольцевые резиновые уплотнители. Также в крышке 2 зафиксирован клапан 5. Пружина 6 соединяет гильзу с клапаном.
Стабилизатор необходим для обеспечения постоянного перепада давления на пилоте, что значительно понижает зависимость работы регулятора от входного давления.
Пилот 8 в целом повторяет конструкцию стабилизатора; отличительной особенностью является устройство регулировки выходного давления. С помощью пилота устанавливается значение давления за регулятором, которое поддерживается на постоянном уровне за счет изменения давления в правой мембранной камере исполнительного устройства.
Рис. 1. Регулятор давления газа РДП:
1 — корпус; 2 — крышка; 3 — мембрана с тарелкой; 4 — гильза; 5 — клапан; 6 — пружина; 7 — стабилизатор; 8 — пилот; 9, 10, 11 — дроссели
В комплект поставки регуляторов РДП-200 входит катушка-вставка, позволяющая осуществлять демонтаж рабочего клапана регулятора без снятия прибора с «нитки», а также обеспечивать переход с Ду 200 на большие диаметры, включая Ду 500 (рис. 2).
Доступ к рабочему клапану достигается демонтажом вставки 2, а затем фланца-переходника 1.
Запросите цену на регулятор давления РДП-200Н(В) с помощью формы обратной связи или позвоните нам по номеру 8-800-333-90-77.

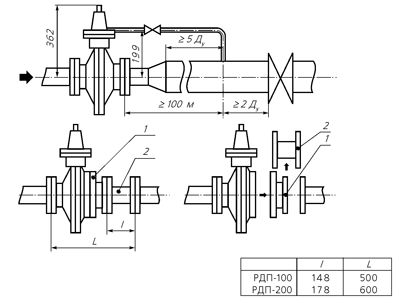

Рис. 2. Монтаж регулятора на газопроводе:
1 — фланец-переходник; 2 — вставка
Технические характеристики
|
РДП-200Н
|
РДП-200В
|
Регулируемая среда |
природный газ по ГОСТ 542-87
|
Диапазон входных давлений, МПа |
0,05–1,2
|
0,1–1,2
|
Диапазон выходных давлений, МПа |
0,0015–0,06
|
0,06–0,6
|
Стабильность поддержания выходного давления, % |
5
|
5
|
Тип соединения |
фланцевое по ГОСТ 12820-80
|
Габаритные размеры, мм: |
длина |
440
|
440
|
ширина |
610
|
610
|
высота |
775
|
775
|
Масса, кг, не более |
110
|
110
|
Пропускная способность регуляторов в зависимости от входного давления
Входное давление, МПа
|
Пропускная способность, м³/ч
|
РДП-200Н(В)
|
0,05*
|
8 000
|
0,1
|
14 000
|
0,2
|
20 000
|
0,3
|
26 500
|
0,4
|
34 000
|
0,5
|
41 000
|
0,6
|
48 000
|
0,7
|
55 000
|
0,8
|
62 000
|
0,9
|
69 000
|
1,0
|
76 000
|
1,1
|
83 000
|
1,2
|
90 000
|
Таблица
